注射壓力也稱為激勵壓力、填充壓力或第一階段注射壓力。注射壓力的作用是保證注射過程中始終有充沛的壓力，避免因壓力受限而影響填充速度的情況發生。如果填充壓力限制了填充速度，材料的剪切速率就會發生變化(當出現壓力受限時，壓力將控制填充過程，于是填充速度或流動速率便趨不穩，正在進行剪切的塑料溫度也會隨之波動，從而造成收縮不均)。

     設定注射壓力時，應從能夠填滿95%產品的水平開始。完成相對黏度測試后(請參見第6章的測試程序),可選擇一擋最佳的注射速度， 然后緩慢調低填充壓力直至填充時間開始發生變化。填充時間開始增加的位置，就是壓力開始影響填充速率的節點。

     塑料制品廠應考慮到正常操作中存在黏度變化的可能性，填充壓力的設定點應高于切換壓力150 ~ 250 psi ( 1 psi = 6.895 kPa)。

注塑成型熔接痕的缺陷及解決辦法

熔接痕熔接痕是由于來自不同方向的熔融樹脂前端部分被冷卻、在結合處未能完全融合而產生的。一般情況下，主要影響外觀，對涂裝、電鍍產生影響。嚴重時，對塑料制品強度產生影響（特別是在纖維增強樹脂時，尤為嚴重）可參考以下幾項予以改善：l）調整成型條件，提高流動性。如，提高樹脂溫度、提高模具溫度、提高注射壓力及速

異形塑料件行業的優勢

聚乙烯異型件是熱塑性工程塑料。它結合了所有塑料的優越性能，具有耐磨、耐沖擊、耐化學腐蝕、自潤滑、低溫耐磨、質輕、吸能、耐老化、阻燃、抗靜電等優良性能特性。超高分子量聚乙烯板材的耐磨性居塑料之首。聚乙烯異形件是熱塑性工程塑料。它結合了所有塑料的優越性能，具有耐磨、耐沖擊、耐化學腐蝕、

塑料制品模具定做要注意哪3個方面

塑料制品模具一般需要在150°C-200°C下進行工作，除了受到一定壓力作用外，還要承受溫度影響，根據其成型條件，模具一般需要具備以下性能：1、具有較好的熱穩定性。塑料模具成型加工經熱處理后因線膨脹系數小，熱處理變形小，溫度差異引起的尺寸變化率小，金相組織和模具尺寸穩定，可減少或不再進行加工，即可保證模具尺寸

塑料模具的工作原理是什么？

塑料首先在注射機底加熱料筒內受熱熔融，然后在注射機的螺桿或柱塞推動下，經注射機噴嘴和模具的澆注系統進入模具型腔，塑料冷卻硬化成型，脫模得到制品。其結構通常由成型部件、澆注系統、導向部件、推出機構、調溫系統、排氣系統、支撐部件等部分組成。制造材料通常采用塑料模具鋼模塊，常用的材質主要為碳素結構鋼、碳素

對塑料件注塑產生氣紋的理解

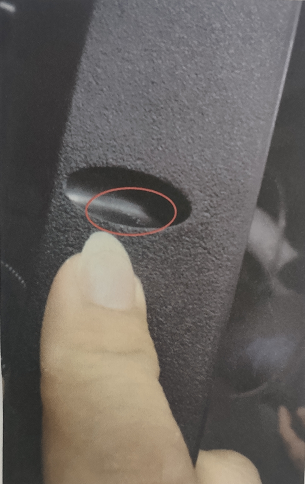

在充模過程中受到氣體的干擾常常在制品表面出現銀絲斑紋或微小氣泡或制品厚壁內形成氣泡，氣紋是指塑料產品澆口部位或表面局部存在條狀或塊狀的流痕，從而影響整個產品的外觀。 氣紋對產品的安全與功能沒有很大的影響，屬于輕微缺陷。但是會影響產品的外表面，從而影響客戶滿意度和產品的
