流動性

2.1熱塑性塑料流動性大小，一般可從分子量大小、熔融指數、阿基米德螺旋線流動長度、表現粘度及流動比（流程長度/塑件壁厚）等一系列指數進行分析。分子量小，分子量分布寬，分子結構規整性差，熔融指數高、螺流動長度長、表現粘度小，流動比大的則流動性就好，對同一品名的塑料必須檢查其說明書判斷其流動性是否適用于注塑成型。按模具設計要求大致可將常用塑料的流動性分為三類：

①流動性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點：

①溫度料溫高則流動性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所以前者在成型時宜調節溫度來控制流動性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動性也增大，特別是PE、POM較為敏感，所以成型時宜調節注塑壓力來控制流動性。

③模具結構澆注系統的形式，尺寸，布置，冷卻系統設計，熔融料流動阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統）等因素都直接影響到熔融料在型腔內的實際流動性，凡促使熔融料降低溫度，增加流動性阻力的則流動性就降低。模具設計時應根據所用塑料的流動性，選用合理的結構。成型時則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當地調節填充情況以滿足成型需要。

塑料由哪些部分組成？有何特性？

（1） 按受熱冷卻時樹脂呈現的特性分類這種分類方法是用得最多，也是比較科學的一種分類法。1） 熱塑性塑料這類塑料在注塑加工時加熱時軟化，溫度升高至一定程度時呈熔融態， 成為可流動的粘稠流體，借助模具和壓力可制成一定形狀的制品，冷卻后可保持已成型形狀。再次加熱又可變軟、熔融、重新塑制成型。注塑加工它在加熱、

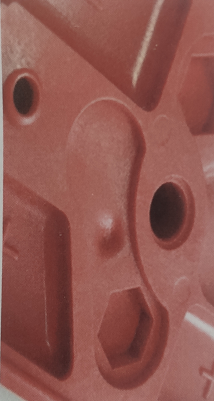

注塑加工出現縮痕怎么處理？

塑料制品廠生產的注塑產品溶解痕是不能避免的，只是能夠避免不明顯，不能完全消除。如果是不明顯的熔接痕，也不會影響電鍍。從形成熔接痕的原因而言，要減少熔接痕，就要降低注射或擠出過程中物料的“分流后匯合”現象發生的可能性。為了減少并消除這一現象，有如下方法:1）提高模具溫度2）調整

塑料產品基本驗收方法的制定

塑料產品的缺陷基本分為以下三種。 1、致命缺陷:與安全有關的缺陷，我們在注塑模具生產加工時，如突出的規角、漏電、有毒等危害人體健康和安全的缺陷。所以，對于塑料產品來說，前期的結構設計盡量不要存在悅角，材料的選擇要考慮環保，安全性能測試是至關重要的一步。

注塑的主要類型是什么？

1.橡膠注塑:橡膠注射成型是一種將膠料直接從機筒注入模型硫化的生產方法。橡膠注塑的優點是:雖屬間歇操作，但成型周期短，生產效率高取消了胚料準備工序，勞動強度小，產品質量優異。2.塑料注塑:塑料注塑是塑料制品的一種方法，將熔融的塑料利用壓力注進塑料制品模具中，冷卻成型得到想要各種塑料件。有專門用于進行注塑的機

塑料產品填充不足缺陷解釋

塑料加工時塑料制品填充不足(缺料、短射)是指熔融塑料在注射時，未完全填充滿模具型腔內某個角落，即產品未填充完整、缺少一部分的狀態。材料流動末端出現部分不完整現象或一模出多穴產 品中有一部分填充不滿，特別是薄壁區、薄筋位、深筋位或流動路徑的末端區域。填充不足這種缺陷在大尺寸產品
